ELOshield schützt Personen und Stapler präventiv
vor Unfällen in allen Gefahrenbereichen des Lagers
Kollisionen präventiv vermeiden - So funktioniert's
ELOshield ist ein mobiles Fahrerassistenzsystem zur Personenwarnung und Kollisionsvermeidung in der Intralogistik. Wo Flurförderzeuge, Gabelstapler und Personen in unübersichtlichen Bereichen der Intralogistik gleichzeitig arbeiten, wird an die Sicherheit Ihrer Mitarbeiter besonders hohe Ansprüche gestellt. Mit dem innovativen Schutzschild ELOshield erhöhen Sie die Betriebssicherheit signifikant.
Das funkbasierte Identifikationssystem ELOshield erkennt automatisch, wenn beispielsweise eine Person in den Gefahrenbereich eines Staplers gerät. Das System kann ebenfalls zur Kollisionsvermeidung zwischen Staplern eingesetzt werden oder – in stationärer Ausführung – zur Überwachung von Gefahrenbereichen, etwa in Kreuzungsbereichen mit hohem innerbetrieblichen Verkehrsaufkommen von Flurförderzeugen.
Eine Lösung - viele Funktionen. Mehr Details zu ELOshield im Video:
ELOshield ist ausgezeichnet
Herstellerunabhängig und optimal für Mischflotten
ELOshield ist herstellerunabhängig und optimiert für den Einsatz bei Flotten mit mehreren Fahrzeugtypen und -marken (Mischflotten). Das Fahrerassistenzsystem kann auf Industriefahrzeugen wie Flurförderzeugen (FFZ), Fahrerlosen Transportsystemen (FTS) oder Cobots jeder Art, jeden Alters und jeder Antriebsart installiert werden.
Einfache Installation
ELOshield kann ab Werk Ihres Lieferanten vorgerüstet werden. Das Assistenzsystem kann leicht bei Ihnen vor Ort in den Flurförderzeugen Ihrer bestehenden Flotte als sogenannter Retrofit nachgerüstet werden. Durch die langjährige partnerschaftliche Zusammenarbeit mit allen großen Gabelstaplerherstellern bieten wir Schnittstellen zu nahezu allen Staplertypen - Sie lehnen sich zurück, wir übernehmen den Rest.
Dadurch sind wir schnell in der Lage, auf individuelle Kundenanforderungen flexibel zu reagieren.

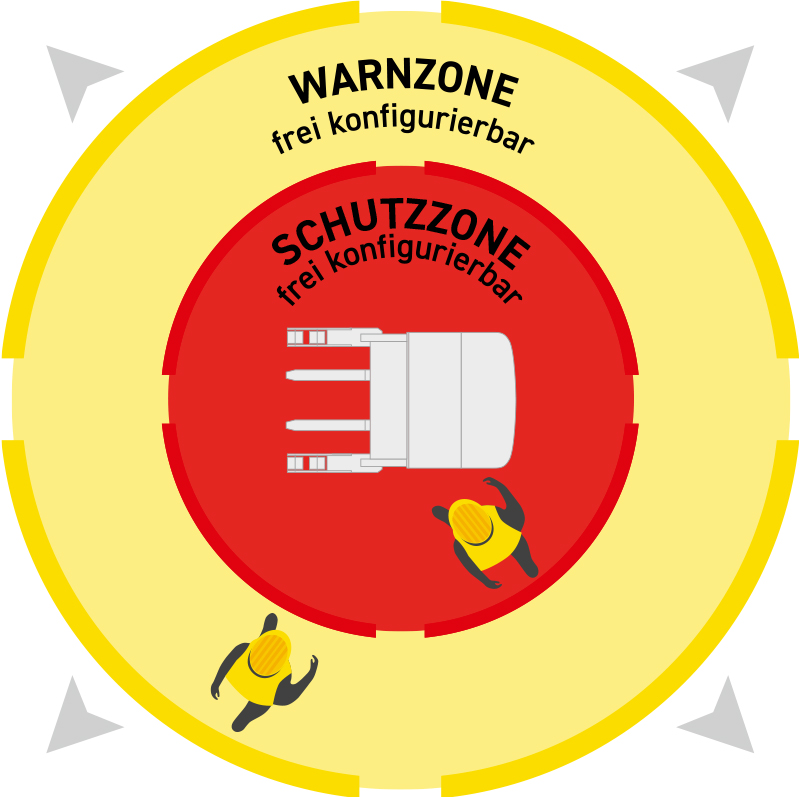

Warn- und Schutzfeld für optimale Sicherheit
ELOshield erkennt Fußgänger auf eine Reichweite von 1 bis zu 15 Metern, Fahrzeuge sogar bis zu 25 Metern. Zwei Bereiche (Schutzfeld, Warnfeld) können eingerichtet werden, um unterschiedliche Ereignisse (z. B. Schrittgeschwindigkeit, akustischer Alarm) auszulösen.
Barrierefreier Schutz
Es gibt keinen toten Winkel, mehrere Personen können gleichzeitig – auch durch Hindernisse hindurch - erkannt werden. Die Ultra-Breitband-Technologie ermöglicht ein barrierefreies Senden des Signals der Module durch beispielsweise Mauern oder andere Objekte. So wird ein Fußgänger noch vor dem Öffnen einer Tür vor einem herannahenden Flurförderzeug gewarnt. Andere Netzwerke wie WLAN, Bluetooth oder RFID werden nicht beeinträchtigt.
Die Vorteile von ELOshield: liegen auf der Hand:
- Kompatibel mit allen gängigen Staplermodellen
- Sichere Personen-Erkennung im Gefahrenbereich von Flurförderzeugen
- Bestmöglicher Schutz durch flexibel konfigurierbare Zonen
- Bis zu 500 Mitarbeiter-Transponder möglich
- Erhöhte Lagersicherheit
- Hohe Produktivität durch reibungslose, effiziente Abläufe
- Komfortable und zuverlässige Fahrzeugortung
- Reichweite bis 25 Meter
- International einsetzbar
Mit ELOshield die Lagersicherheit erhöhen?
Das flexible Assistenzsystem bietet 360-Grad-Schutz.
Die ELOshield Funktionen im Überblick
ELOshieldGO
Personen-Warnsystem
Fahrzeug zu Person
Personen-Warnsystem
Fahrzeug zu Person
Fenster schließen
ELO shieldGO | Personenschutz - Fahrzeug zu Person
In der Ausführung als Personenerkennungssystem wird ein Lese-/Empfangsmodul auf einem Industriefahrzeug installiert. Dieses Modul sendet ein Funksignal, welches von Personenmodulen empfangen und reflektiert wird. Alle Mitarbeiter, die sich im Gefahrenbereich aufhalten könnten, tragen Personenmodule, idealerweise wird dieses in die Sicherheits-/Warnweste integriert.
Auf Basis einer sogenannten Laufzeitmessung des Funksignals erkennt das System jederzeit, in welcher Entfernung sich Fahrzeug und Person zueinander befinden.
Wird eine bestimmte Distanz unterschritten, wird dem Fahrer optisch und akustisch signalisiert, dass Gefahr im Verzug besteht. Gleichzeitig schaltet ELOshield auf Kundenwunsch das Fahrzeug automatisch auf Schrittgeschwindigkeit. Die Person wird ebenfalls durch ein lautes, vom Personenmodul ausgehendes akustisches Signal gewarnt, zur zusätzlichen Wahrnehmung ist ein Vibrationsalarm einstellbar.
Individuell konfigurierbare Reichweiten
Das System erkennt Personen auf eine Reichweite von 1 bis zu 15 Meter. Fahrzeuge, wie beispielsweise frei fahrende Gabelstapler, können bis zu einer Distanz von 25 Metern erkannt werden. Zwei Warnbereiche können flexibel eingerichtet werden, um abgestuft unterschiedliche Ereignisse (z. B. Schrittgeschwindigkeit, dann Stillstand) auszulösen.
Innovative UWB-Technologie
Dank der gewählten UWB-Übertragungstechnologie ist das System optimal ausgestattet, Personen auch durch Materialien hindurch zu erkennen. Es gibt keinen toten Winkel, mehrere Personen können gleichzeitig erkannt werden. Das System ist zudem witterungsbeständig sowie schmutz- und lichtunempfindlich. Das Personenmodul wird über einen aufladbaren Akku mit Strom versorgt. Dieser Akku - nach modernster Smartphone-Technologie - ist höchst zuverlässig.
Manuelle Quittierung durch den Fahrer
Durch Tastendruck am Staplermodul kann eine Alarmsituation bewusst für eine einstellbare Zeit modulseitig quittiert werden. Auch die generelle Ausblendung des Fahrermoduls ist innerhalb des einstellbaren Fahrerbereichs über Tastendruck realisierbar. Verlässt der Fahrer mit seinem Fahrzeugmodul die Kabine respektive den Fahrerbereich, schaltet sich das Modul automatisch wieder „scharf“.
Sie möchten mehr über ELOshield erfahren?
Wir beraten Sie gerne und zeigen Ihnen, wie ELOshield zur Erhöhung der Sicherheit in Ihrem Lager beitragen kann.
ELOshieldDRIVE
Kollisions-Warnsystem
Fahrzeug zu Fahrzeug
Kollisions-Warnsystem
Fahrzeug zu Fahrzeug
Fenster schließen
ELO shieldDRIVE | Kollisionsschutz - Fahrzeug zu Fahrzeug
In der Ausführungsoption „Fahrzeug zu Fahrzeug (Kollisionswarnung) wird auf jedem Industriefahrzeug, wie bspw. einem Gabelstapler eine Sende-/Empfangseinheit angebracht (Fahrzeugmodul). Diese Einheiten erkennen nicht nur Personenmodule, sondern sich auch gegenseitig. Somit können auf beiden Staplern akustische und optische Warnmeldungen ausgegeben werden, wenn diese sich gefährlich nahekommen.
Volle Flexibilität dank frei konfigurierbarer Zonen
Die ELOshield Customized Zones ermöglichen, dass beispielsweise zwei Fahrzeuge gleichzeitig in eine Kreuzung einfahren. Das Assistenzsystem lässt sich so einstellen, dass Stapler jetzt punktuell, z. B. bei Toreinfahrten, einfahren können. Schwenkt ein Stapler hingegen auf eine Toreinfahrt zu, für die er nicht zugelassen ist, wird - auf Kundenwunsch - aktiv in den laufenden Betrieb des Fahrzeuges eingegriffen.
Teilautonomer Eingriff
Das Assistenzsystem greift dann teilautonom ins aktive Geschehen ein: Eine Option ist das automatische Abbremsen des Fahrzeugs in einer Gefahrensituation. Oder es warnt Fahrer und Fußgänger, die sich im unmittelbaren Umfeld bewegen, durch optische, akustische oder vibrierende Warnsignale. Auch können beide Fahrzeuge automatisch auf Schrittgeschwindigkeit abgebremst werden.
Sie möchten mehr über ELOshield erfahren?
Wir beraten Sie gerne und zeigen Ihnen, wie ELOshield zur Erhöhung der Sicherheit in Ihrem Lager beitragen kann.
ELOshieldZONE
Umgebungs-Warnsystem
Gefahrenbereichs-Absicherung
Fenster schließen
ELO shieldZONE | Gefahrenbereichschutz
In gefährlichen und oder unübersichtlichen Stellen wie Kreuzungen oder Gefahrenzonen erkennt das intelligente ELOshield System die potentielle Gefahr.
Sobald sich ein Gabelstapler dem individuell einstellbaren Gefahrenbereich nähert, wird die innovative ELOshield Lösung aktiv. Sie löst ein akustisches oder optisches Warnsignal aus oder greift – je nach individueller Einstellung – aktiv ein indem sie die Fahrgeschwindigkeit automatisch reduziert.
Dies kann bis zum vollständigen Stopp des Fahrzeugs gehen, falls es sich dem Gefahrenbereich weiter nähert und in das sogenannte Kollisionsfeld (Kollisionsschutz-Reichweite) hineinfährt.
Automatische Anpassung der Geschwindigkeit
Nach Verlassen der Gefahrenzone wird die normale Geschwindigkeit wieder freigegeben.
Auf diese Weise können Unfälle im Lager sicher und umfassend vermieden werden. Das aktive Eingreifen ist abhängig von der jeweils zulässigen Staplertechnologie und kann von Hersteller zu Hersteller variieren.
Einsatzbereiche
Ein beispielhafter Einsatzbereich von ELOshieldZONE sind Tordurchfahrten im Lager. Unfälle bis hin zu einstürzenden Mauern, durch Schwerlast-Kompaktstapler, die mit 20 Tonnen Ladung aus Versehen zu enge Tore passieren wollen, lassen sich durch ELOshield wirksam verhindern.
Optional kann ELOshieldZONE für das komfortable automatische Öffnen und Schließen von Hallentoren verwendet werden: Sobald sich ein mit ELOshield versehenes Fahrzeug nähert, öffnet das System das Tor, nach dem Passieren des Fahrzeugs wird es automatisch geschlossen.
In der Ausführungsoption „Kreuzungsüberwachung“ werden mehrere Stationärmodule oberhalb von Toren bzw. oberhalb von Gasseneinfahrten montiert. Sie reflektieren die Funksignale von herannahenden Gabelstaplern. Sobald ein Gabelstapler kritisch nah in einen Kreuzungsbereich einfährt, wird er abgebremst und der Fahrer erhält ein akustisches oder optisches Signal.
Volle Flexibilität
Je nach Modul und Kreuzungsbereich können unterschiedliche Informationen an die herannahenden Gabelstapler übertragen werden. Kreuzungspunkt 1 ist z. B. nicht so stark frequentiert, hier reicht eine Geschwindigkeitsreduzierung auf die Hälfte. Beim Kreuzungspunkt 2 häufen sich hingegen die Unfälle, hier muss die Geschwindigkeit drastisch reduziert werden. Auch können die stationär installierten ELOshield Module z. B. mit Rundumleuchten bzw. akustischen Signalen gekoppelt werden, um die Gefahr eines herannahenden Staplers zu signalisieren.
Sie möchten mehr über ELOshield erfahren?
Wir beraten Sie gerne und zeigen Ihnen, wie ELOshield zur Erhöhung der Sicherheit in Ihrem Lager beitragen kann.
ELOshieldSPEED
Geschwindigkeitsregulierung
Gefahrenbereichs-Absicherung
Fenster schließen
ELO shieldSPEED | Automatische Geschwindigkeitsregulierung
Wo das Risiko in Lager oder Produktion besonders hoch ist, weil beispielsweise mobile Roboter, fahrerlose Transportsysteme (FTS) und Mensch in unmittelbarer Nähe arbeiten, lassen sich mit dieser Funktionalität individuelle Gefahrenzonen definieren. Fahrzeuge, die in die Zone einfahren, werden automatisch auf die vorgesehene Geschwindigkeit gebremst. Sobald ein Fahrzeug den definierten Bereich verlässt, wird die ursprüngliche Geschwindigkeit automatisch wieder aufgenommen.
Individuelle, fest definierte Bereiche
Um einen umfangreichen Bereich im Lager besonders zu schützen, wo beispielsweise Menschen, Cobots und Flurförderzeuge zusammenarbeiten, greift das innovative Assistenzsystem bei Einfahrt automatisch ein. Der Teil des Lagers wird bei der Installation individuell definiert und die Ein- und Ausfahrten mit Stationärmodulen ausgestattet, die mit den Flurförderzeugen kommunizieren. Kundenwünsche können individuell umgesetzt werden, denn es kann ein Teilbereich eines Lagers oder auch ganze Hallen als Gefahrenbereich definiert werden.
Sie möchten mehr über ELOshield erfahren?
Wir beraten Sie gerne und zeigen Ihnen, wie ELOshield zur Erhöhung der Sicherheit in Ihrem Lager beitragen kann.
Verhindern Sie unnötige Schäden an Ihren Fahrerlosen Transportsystemen. Mit dem ELOshield AGV-Modul.
Mit dem ELOshield AGV Modul können Unfälle zwischen fahrerlosen Transportsystemen (FTS) und anderen Flurförderzeugen (Gabelstapler, etc.), die mit dem ELOshield System ausgestattet sind, vermieden werden. Das AGV-Modul entspricht dabei einem UWB-Hardewaregerät, das als eigentständige Antenne fungiert und einen Erfassungsbereich von bis zu 15 Metern besitzt. Mehr dazu im Video.
Die Installation des Assistenzsystems für Gabelstapler zur präventiven Kollisions-Warnung erhöht die Sicherheit für unsere gehörlose Mitarbeiterin erheblich und war daher für unsere speziellen Anforderungen die beste Wahl.
